產品說明：
FBs-CM25E
1個RS232通訊口(Port3)+1個RS485通訊口(Port4)擴展模塊+以太網口通訊擴展模塊
◆ 型號規格一覽表
規格 型號
FBs－CM25E
FBs-CM55E
FBs-CMEH
FBs-CM5EH
網路界面
10 Base T
10/100 Base T
網路協議
TCP/IP
應用協議
FATEK客戶及伺服模式
Modbus-TCP伺服模式
FATEK/Modbus-TCP,HTTP, DHCP,
DNS, SNTP, SMTP, NetBIOS(客戶及伺服模式)
FATEK/Modbus-TCP,HTTP, DHCP,
DNS, SNTP, SMTP, NetBIOS(僅支持伺服模式)
PLC聯網通訊口
Port3,Port4
PLC通訊速率
9600/19200/38400/57600 115200/230400 bps
307.2Kbps
9600/19200/38400/57600 115200/307200 bps
擴充通訊端口
RS232(Port3),RS485(Port4)
RS485(Port3,Port4)
-
RS485(Port4)
應用站號
FATEK端口號500，Modbus-TCP端口號502或自定
網路存取防擴機制
限定IP
通訊狀態指示
網絡RX,TX,LINK等3個LED通訊狀態指示燈
LINK,SPEED指示燈
通訊界面接口
網路RJ-45, DB9F
3pin免螺絲端子
網路RJ-45,3pin免螺絲段子
網路RJ-45
網路RJ-45,3pin免螺絲段子

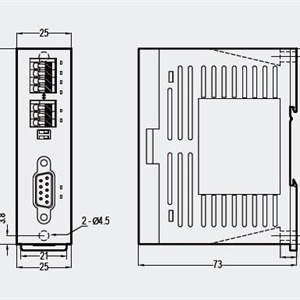

外形尺寸(寬×高×深)
25×90×73mm
25×90×73mm
25×90×73mm
◆ 環境規格參數
|
項 目 |
規格 |
備注 |
|
|
工作外圍溫度 |
密閉設備 |
5℃～40℃ |
永久性的安裝 |
|
開放設備 |
5℃～55℃ |
||
|
儲存溫度 |
-25℃～+70℃ |
||
|
相對濕度(不結露，RH2) |
5%～95% |
||
|
污染等級 |
Degree II |
||
|
抗腐蝕性 |
依據IEC-68標準 |
||
|
海拔高度 |
≤2000M |
||
|
耐振動 |
使用DIN RAIL固定 |
0.5G，3軸方向各2小時 |
|
|
螺絲固定 |
2G，3軸方向各2小時 |
||
|
耐沖擊 |
10G，3軸方向各3次 |
||
|
耐噪聲 |
1500Vp-p，脈寬1us |
||
|
耐電壓 |
1500VAC，1分鐘 |
L,N對任一端子 |
|
