【控制要求】

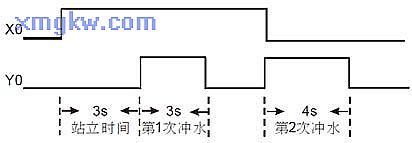

男衛生間小便斗處，使用者必須站滿 3秒鐘才會執行沖水動作，沖水 3秒后自動停止（第一次沖水）。使用者離開時，再沖水 4秒后自動停止（第二次沖水）。

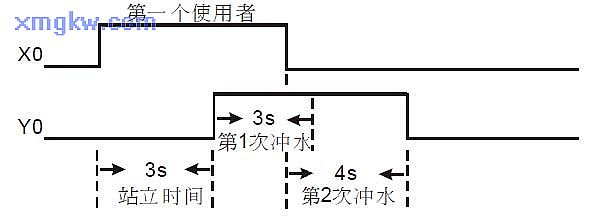

若使用者在第一次的沖水時間段內離開，則立即停止第一次沖水，開始第二次 4秒的沖水。

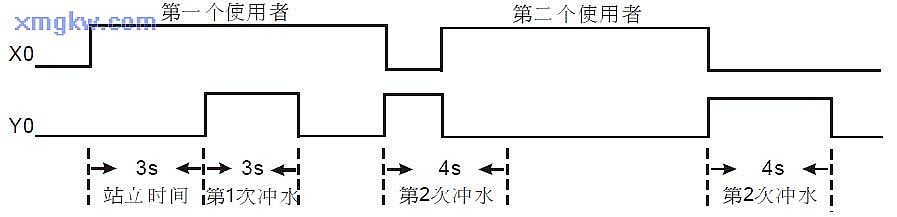

4秒還未完成，后一個使用者便到來，則立即停止沖水，并且不執行第一次沖水 3秒的動作，只在該使用者離開時執行第二次 4秒沖水動作。

【組件說明】

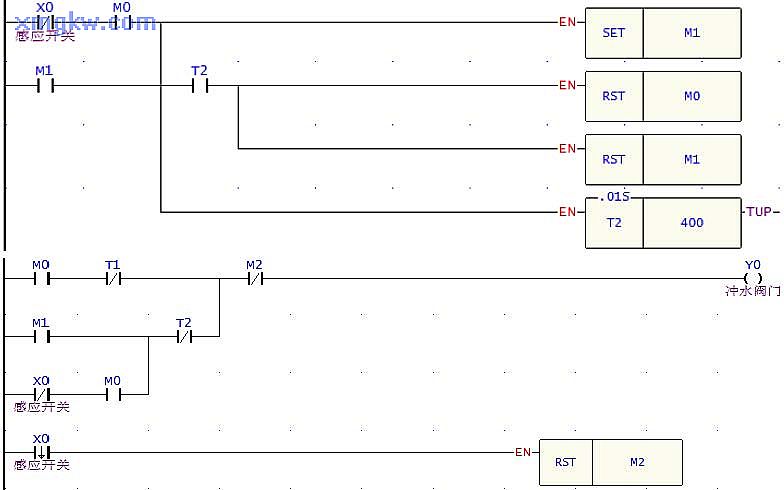

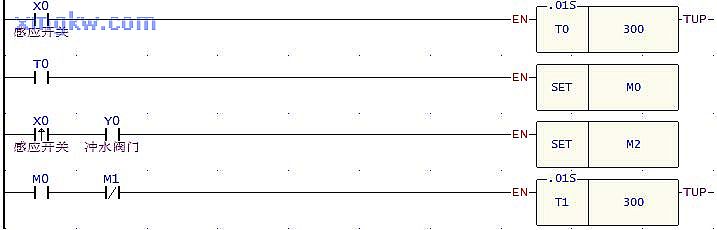

【控制程序】

【程序說明】

當檢測到有人進入時，紅外線傳感器 X0=ON，T0得電開始計時。若在 3秒內人離開（ X0=OFF）， T0失電，不執行任何動作。若人站滿 3秒，則 T0的常開接點閉合，保持 M0=ON，開始第一次沖水（Y0=ON）。
M1形成了一個自保電路。當使用者站立時間超過 3秒才離開（常開接點 M0=ON、常閉接點 X0=ON）時， M1保持為 ON。開始第二次沖水（ Y0=ON），直到沖水 4秒后（ T2的常開接點閉合，常閉接點斷開），停止沖水（ Y0=OFF），M0、M1被復位。
M1的自保，不論其間 X0是否發生狀態的改變，都會順利完成第二次沖水動作。
