一、設備簡介
1、特點：
? 使用人機介面操作簡單方便；
? 使用PLC做控制中心，大大提高了設備的可靠性及生產效率；
? 使用伺服電機來控制磨刀的切削量，方便精確；

2、應用：

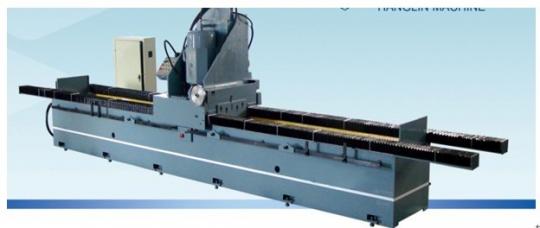

適用于刀片廠各種窄長直刃刀片的強力磨削和機械加工業零件平面的強力磨削。

二、系統架構
主要產品功能規格
（1）控制器：永宏FBs-40MCT主機，24點DI，16點DO，晶體管輸出，脈沖頻率達到200K；FBS-B2DA，2路模擬量輸出；
（2）伺服電機：使用脈沖+方向控制伺服，最高脈沖頻率達到200K；
（3）變頻器：通過0-10V的模擬量來控制變頻器的頻率；
（4）人機界面：通過RS232以永宏協議與永宏P(guān)LC進行通信。
系統結構：
       核心部分，永宏P(guān)LC作為控制器，承擔著信號采集、處理，輸出的任務；
       上位部分，人機介面通過port0與PLC通訊，可對設備進行操及工作參數的調整，同時監控當前狀況；
       下位部分，主要是通過PLC脈沖+方向控制伺服，最高脈沖頻率達到200K，同時通過模擬量輸出來控制變頻器的頻率。

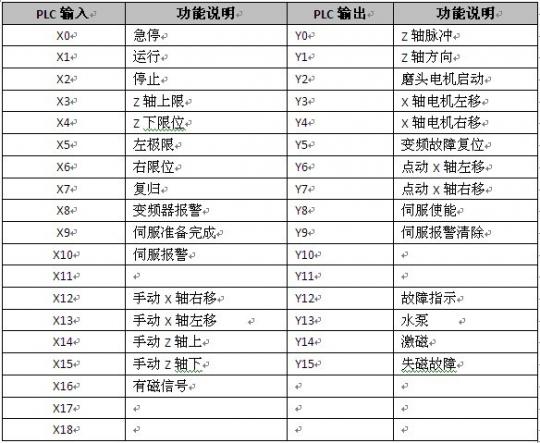

I/O配置

三、工作流程

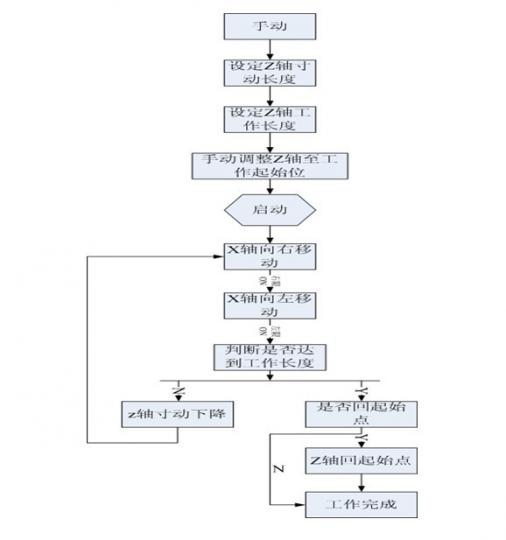

用PLC控制磨頭電機下降距離，從而保證切削量的精準，啟動時X軸先向右移動在感應到右極限時向左移，感應到左極限時磨頭電機Z軸下限一個寸動距離，按以上動作重復動直到Z軸的工作長度完成為止，具體工作流程如下：
