【控制要求】

1. 當 M0=ON時，立即刷新 X0~X15的狀態，并將其狀態值傳送到 D0；當 M1=ON時，將 D100的值傳送到 Y0~Y15，并立即將其輸出到輸出端，不必等到 END指令結束才 Y0~Y15狀態輸出到輸出端。

2.根據現場干擾信號的情況，設置濾波值在不同范圍【元件說明】

PLC 元件	控制說明
M0	啟動立即刷新 X0~X15
M1	啟動立即刷新 Y0~Y15

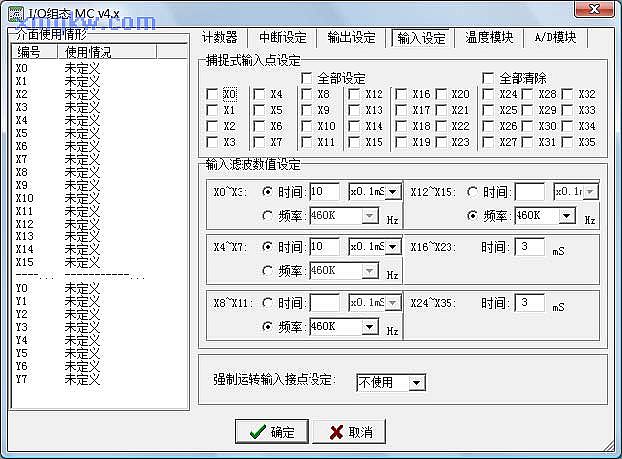

【IO組態設置】

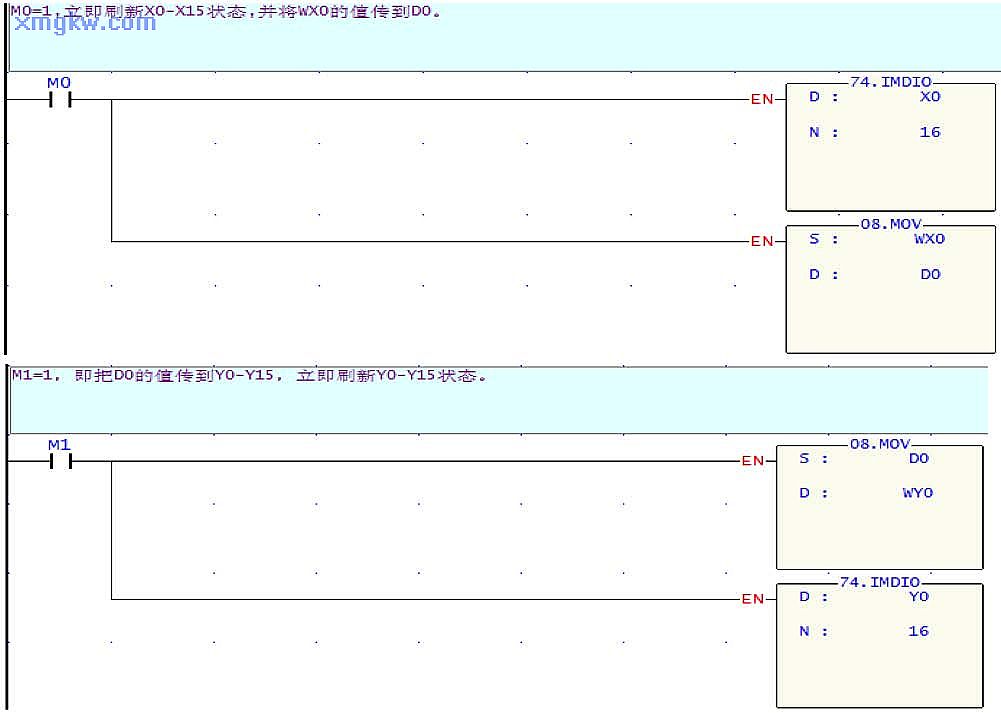

【控制程序】

【程序說明】

通常在程序掃描開始時更新輸入 X的狀態，在 END指令結束時更新輸出 Y的狀態，當在程序執行過程中需要最新的 X狀態和立即輸出 Y狀態時，需用 FUN 74.IMDIO指令來實現。
由于工作環境惡劣， PLC的 DI信號經常會受到干擾，導致 PLC誤動作。干擾信號通常不會維持太長的時間，在應用中我們可以給 DI信號加入一個大約的延時濾波，在通常情況對防止干擾都是有效的。
