切割機控制
【控制要求】

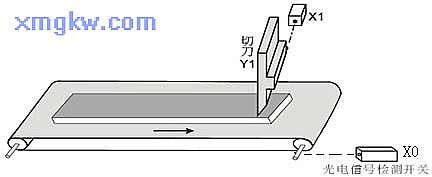

傳送帶滾軸轉動一次， X0計數一次，當計數到 1000 次時，切刀 Y1動作一次，完成一次切割過程?！驹f(shuō)明】
| PLC 元件 | 控制說明 |
|---|---|
| X0 | 光電信號檢測開關，滾軸每轉動一周， X0由OFF→ON變化1 次 |
| X1 | 光電信號檢測開關，切刀動作完成時（ Y1=OFF），X1狀態為ON |
| Y1 | 切刀 |

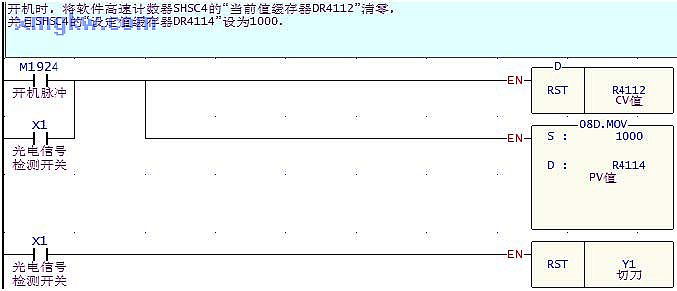

【控制程序】主程序

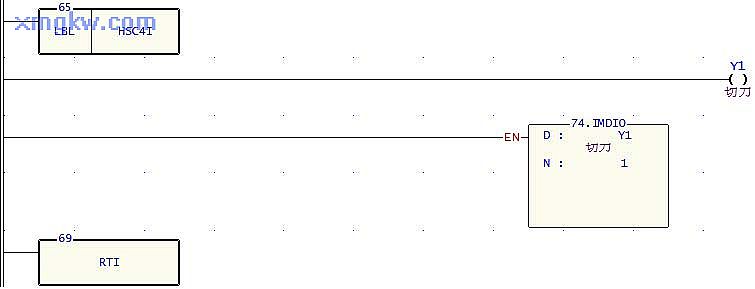

中斷子程序
【程序說明】
- 在“系統組態”“ I/O組態”中設置光電開關 X0為軟件高速計數器 SHSC4的外部計數輸入點；傳送帶滾軸每轉一周， X0由OFF→ON變化一次， SHSC4計數一次（ DR4112中的值加 1）
- SHSC4計數達到 1000時（即傳送帶滾軸轉動 1000轉），以中斷的方式立即將 Y1的狀態輸出到外部輸出端，使切刀下切。
-
切刀下切，切割動作完成時， X1=ON。則SHSC4的計數值被清零， Y1被復位，切刀歸位， X1=OFF。這樣，SHSC4又重新計數，重復上述動作，如此反復循環。 切割機控制
【控制要求】傳送帶滾軸轉動一次， X0計數一次，當計數到 1000 次時，切刀 Y1動作一次，完成一次切割過程?！驹f(shuō)明】
PLC 元件 控制說明 X0 光電信號檢測開關，滾軸每轉動一周， X0由OFF→ON變化1 次 X1 光電信號檢測開關，切刀動作完成時（ Y1=OFF），X1狀態為ON Y1 切刀 【控制程序】主程序
中斷子程序
【程序說明】- 在“系統組態”“ I/O組態”中設置光電開關 X0為軟件高速計數器 SHSC4的外部計數輸入點；傳送帶滾軸每轉一周， X0由OFF→ON變化一次， SHSC4計數一次（ DR4112中的值加 1）
- SHSC4計數達到 1000時（即傳送帶滾軸轉動 1000轉），以中斷的方式立即將 Y1的狀態輸出到外部輸出端，使切刀下切。
- 切刀下切，切割動作完成時， X1=ON。則SHSC4的計數值被清零， Y1被復位，切刀歸位， X1=OFF。這樣，SHSC4又重新計數，重復上述動作，如此反復循環。
