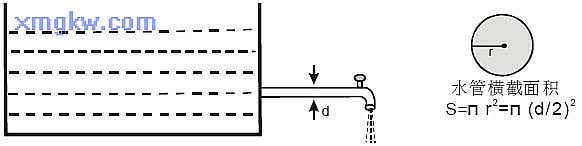

【控制要求】水管直徑以 mm為單位，水的流速以 dm/s（1分米/秒）為單位，水流量以 cm³/s(1毫升/秒)為單位。水管橫截面積=πr²=π(d/2)²，水流量 =水管橫截面積 ×流速。要求水流量的計算結果精確到小數后的第 2位。

【元件說明】

PLC 元件	控制說明
X0	啟動計算
D0	水管直徑(單位： mm，假設 10mm)
D10	水管流速(單位： dm/s，假設為 25dm/s)
R3004	水管橫截面積運算結果（單位： mm2）
R3006	水管流量運算結果（單位： mm3/s）
R3008	水管流量運算結果（浮點型）（單位： mm3/s）
R3010	水管流量運算結果（浮點型）（單位： cm3/s）

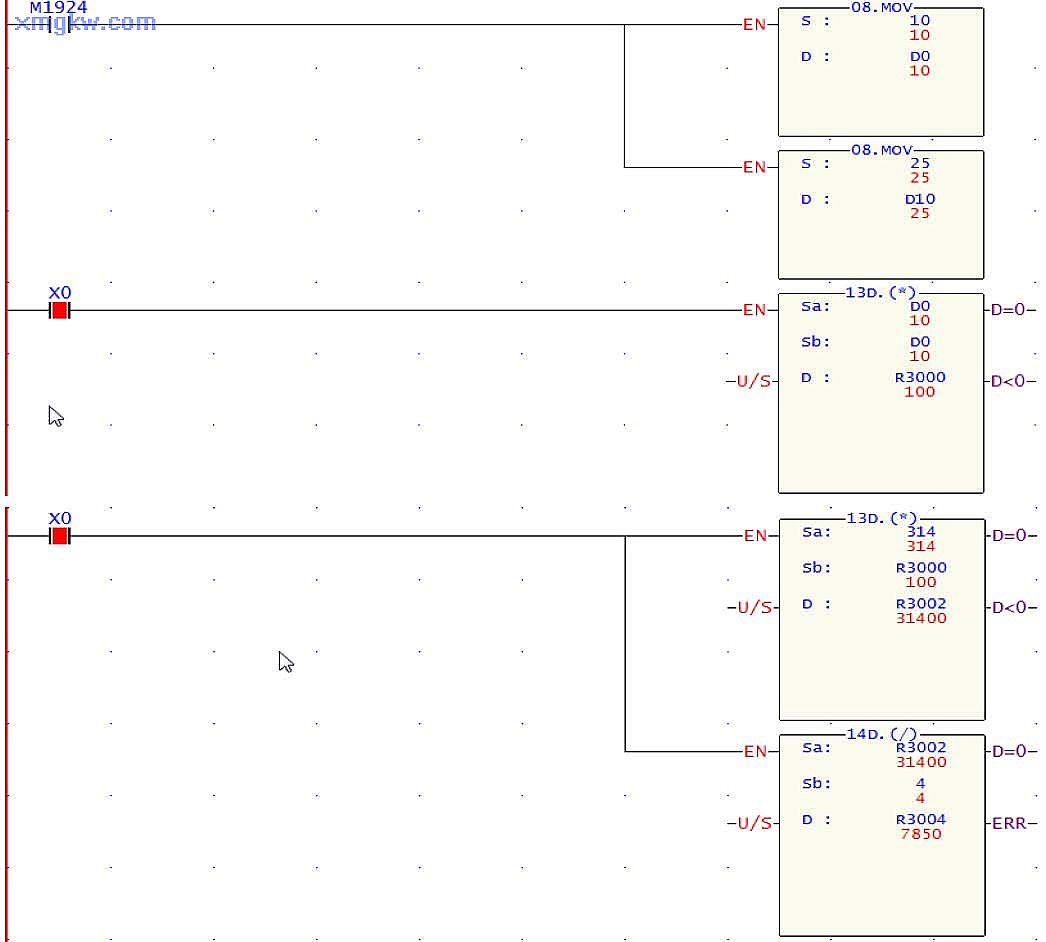

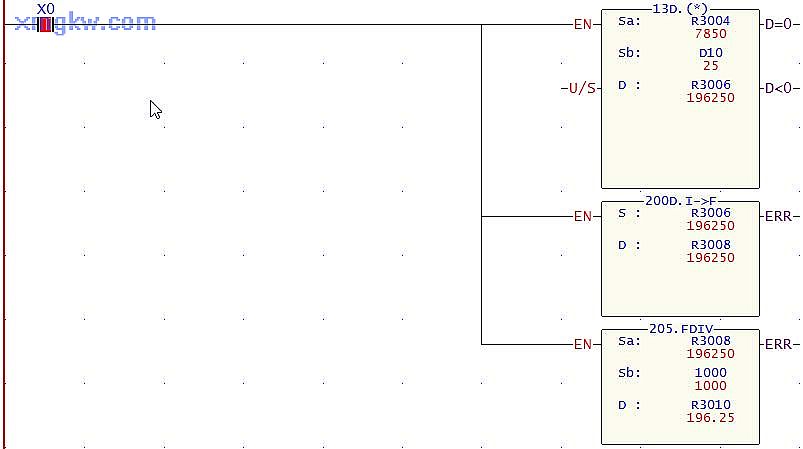

【控制程序】【程序說明】

涉及到小數點的精確運算時，一般需用浮點數運算指令，但用浮點數運算指令需要轉換 ,比較繁瑣。本例先用整型四則運算指令放大運算數據，再將運算結果轉換成浮點數，就可實現小數點的精確運算，如此一來便只需一個轉換指令，讓運算過程簡單而準確。
dm、cm、mm都有用到，所以必須統一單位，保證符合結果需要，程序中先將所有單位統一成 mm，最后將單位變成需要的 cm³。
計算水管橫截面積時需要用到 π，π≈3.14，在程序中沒有將 dm/s(分米/秒)擴大 100倍，變成 mm單位，而卻把 π擴大了 100倍，變?yōu)?314，這樣做的目的可以使運算精確到小數后的 2位。
mm³/s 除以 1000變成 cm³/s，1cm³=1ml，1 升＝1000毫升=1000cm³=1dm³。
D0為 10mm，水流速 D10為 25dm/s，則水管水流量運算結果為 196250 mm³/s，轉換成浮點數再除以 1000，得到 196.25 cm³,精確到小數點后 2位。
