【控制要求】假設某種產品共有 3種型號，對應 3組配方參數，每個配方包含 10種參數，選擇相應的配方組別開關，則加工時以該配方參數作為當前加工執行的配方參數。

【元件說明】

PLC 元件	元件說明
X0	第一組配方數據開關
X1	第二組配方數據開關
X2	第三組配方數據開關
D500-D509	第一組配方數據
D510-D519	第二組配方數據
D520-D529	第三組配方數據
D0-D9	當前執行的配方數據
P0	指針緩存器
P1	指針緩存器

【控制程序】【程序說明】

本例的關鍵是利用 P0、P1指針緩存器配合 FOR~ NEXT循環來實現 D編號的變化，將存放配方參數的其中一組寄存器傳送到 D0~D9，作為當前執行的配方參數。

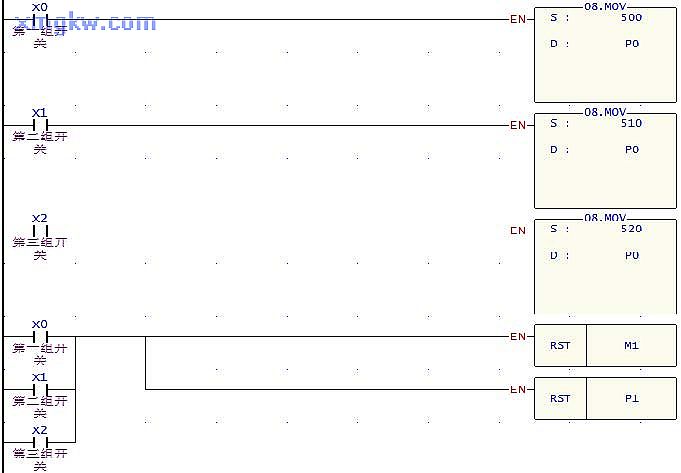

當選擇其中一組配方參數時， X0、X1、X2其中一個將變?yōu)?ON，P0的值將分別對應為 500、510、520， DP0將分別代表 D500、D510、D520，同時 [RST M1]指令執行， M1復位變?yōu)镺FF，RST P1指令和 FOR~NEXT循環將被執行，因 P1被復位變?yōu)?0，DP1代表D0。

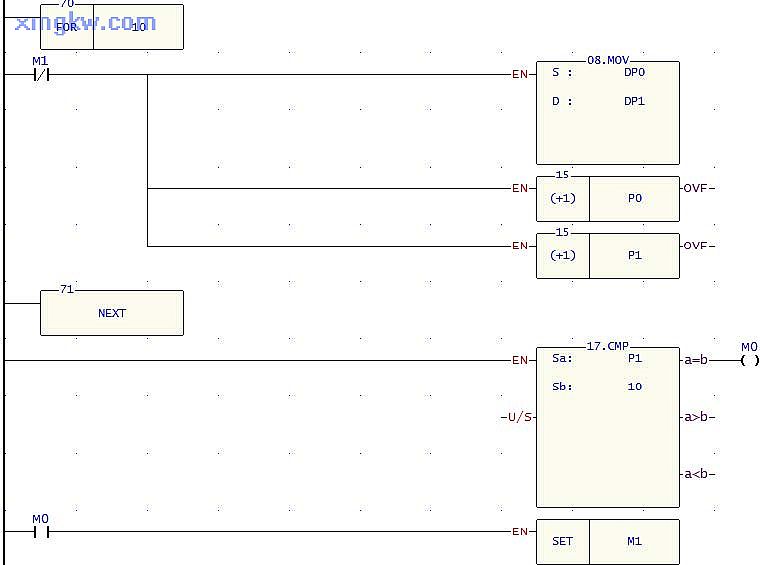

FOR ~NEXT循環執行次數為 10次，假設選擇的是第一組配方，則 DP0將從D500~D509變化，DP1將從D0~D9變化，實現第一組配方參數數據的調用。
假設選擇的是第一組配方，執行第 1次循環時， D500的值將被傳送到 D0，執行第 2次循環時， D501的值將被傳送到 D1……，依此類推，執行第 10次循環時， D509的值將被傳送到 D9中。
當循環次數到達時，即 P1=10，[SET M1]指令將被執行， M1被置位變?yōu)?ON，F(xiàn)OR~NEXT循環中的指令因M1的常閉接點斷開而停止執行。
10個參數的 3組配方數據的傳送，通過改變 FOR~NEXT循環的次數，很容易改變配方中參數個數，而要增加配方的組數，可在程序中增加一條將存放配方數據 D的起始編號值 “MOV”到 P0的MOV指令即可。
