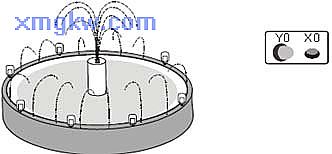

【控制要求】

每個動作持續時間為 2秒。【元件說明】

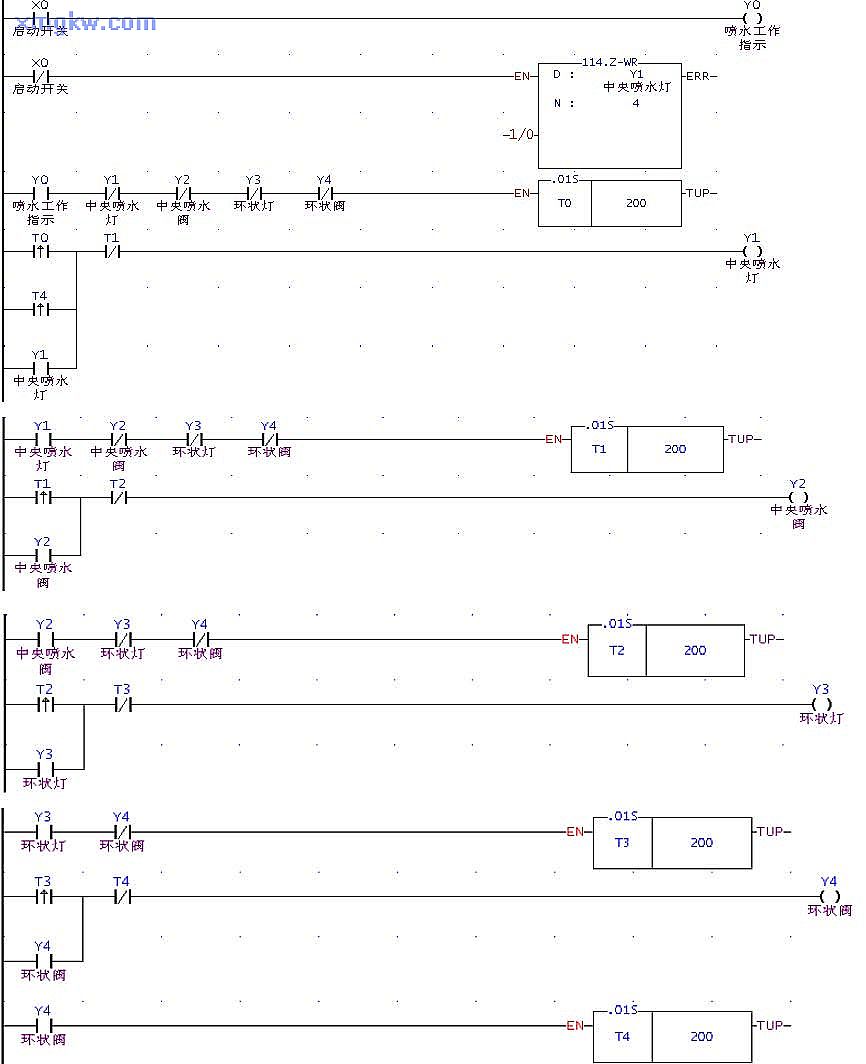

【控制程序】

【程序說明】

當按下啟動開關時， X0=ON，Y0線圈導通，工作指示燈點亮。利用 Y0=ON作為第一個定時器 T0執行的條件，2秒定時時間到達后， T0由OFF→ON變化， Y1=ON并且自保持，中央噴水燈打開。
Y1=ON作為第二個定時器指令 T1執行的條件，用 Y2=ON作為第三個定時器指令 T2執行的條件，用Y3=ON作為第四個定時器指令 T3執行的條件，保證 Y1~Y4的順序動作。
中央噴水燈、噴水閥、環狀噴水燈、環狀噴水閥需要順序動作，所以在 T1、T2、T3由OFF→ON變化時，“ SET”下次動做的同時，還需去做“ RST”本次的動作。用 Y1、Y2、Y3、Y4的常閉接點來關斷定時器，確保本次動作執行時，其前一個動作的定時器被關閉。
昀后一個動作完成后， T4 的上升沿“ RST”本次動作后，同時去“ SET”第一個動作 Y1，開始第二輪的循環。
5. X0=OFF，Y0變?yōu)镺FF，工作指示燈熄滅，同時 ZRST指令執行， Y1、Y2、Y3、Y4被復位，所有的閥門、噴水池?zé)袅⒓赐Ｖ构ぷ鳌?
