【控制要求】

1. 對車庫內的車輛數量進行監控，當車庫內的車輛數量達到 40000個時，開始報警。

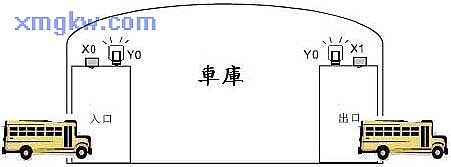

2.在車庫的出、入口處均設置有車輛檢測光電傳感器?！窘M件說明】

PLC 組件	控制說明
X0	車輛入庫檢測傳感器：有車輛入庫時， X0狀態為 ON
X1	車輛出庫檢測傳感器：有車輛出庫時， X1狀態為 ON
X3	清零按鈕
C200	32位計數器

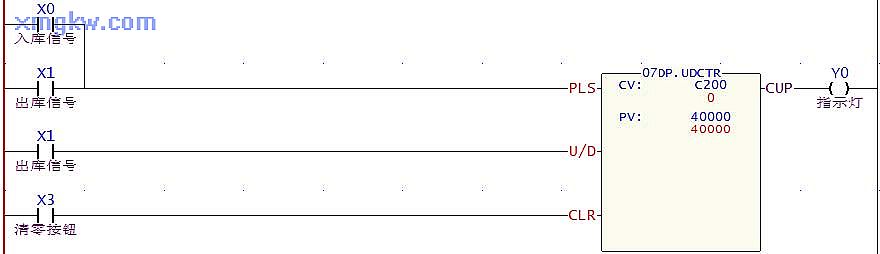

【控制程序】

【程序說明】

本例的關鍵是利用 32位的計數器 C200以及基本應用指令 FUN.7上/下計數器， X0由OFF→ON變化一次，為上計數； X1由OFF→ON變化一次，為下計數。
C200 的計數現在值到達 40000時，Y0變?yōu)镺N，警報燈亮。
X3時，車輛計數清零。
4. FUN.7上/下計數器的 CV裝置，亦可用 R、D緩存器。
